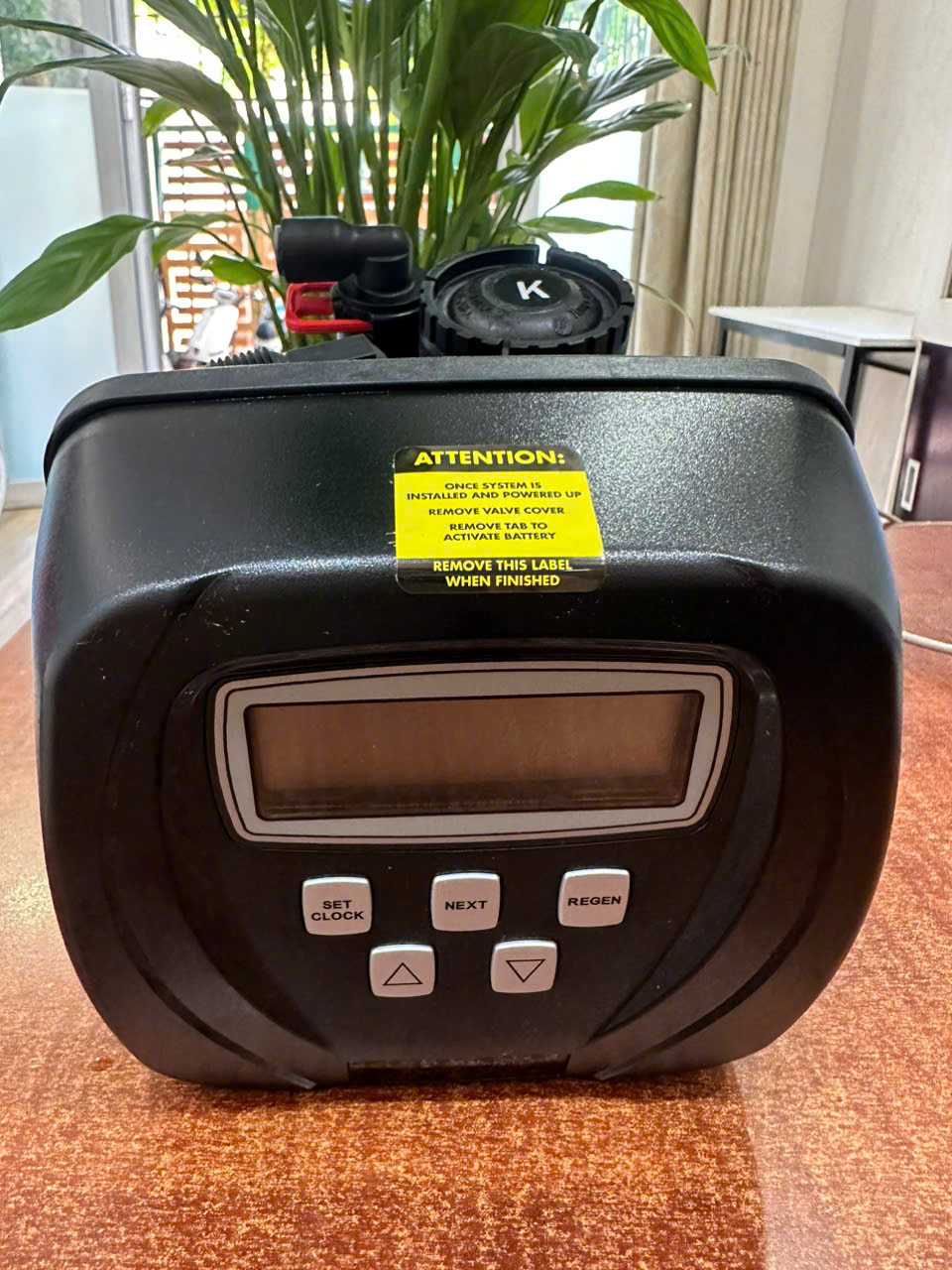

Van chuyên dụng WS1CI cho hệ thống cấp nước
Đạt chứng nhận theo tiêu chuẩn
NSF/ANSI 44,
NSF/ANSI/CAN 61,
NSF/ANSI/CAN 372
, IP54
, IP55 (có vỏ bảo vệ chống thời tiết).
Tất cả các van điều khiển Clack đều được thiết kế, lắp ráp, kiểm tra bằng khí nén và kiểm tra bằng nước tại Wisconsin, Hoa Kỳ.
Tương thích với các nồng độ chất tái tạo hoặc hóa chất thông thường sau:
Natri clorua, kali clorua, kali permanganat, natri bisunfit, clo và cloramin.
Bảng thông số kỹ thuật WS1
TÍNH NĂNG VÀ LỢI ÍCH
- Bộ vi xử lý bán dẫn với các cài đặt bảng điều khiển phía trước dễ truy cập
- Ba chế độ hoạt động: đo tức thì, đo trì hoãn hoặc đồng hồ hẹn giờ trì hoãn
- Tính năng rửa ngược kép mang lại khả năng tái tạo, làm sạch và hiệu quả tối ưu.
- Có khả năng thực hiện 36 chu kỳ tái tạo được lập trình sẵn dựa trên cài đặt van điều khiển.
- Tính năng ghi đè số ngày: Có sẵn từ 1 đến 28 ngày.
- Khả năng rửa ngược và làm sạch bể chứa đường kính 21 inch.
- Tái tạo dòng chảy xuống/dòng chảy lên
- Lưu trữ cấu hình hệ thống và dữ liệu hoạt động trong bộ nhớ không khả biến.
- Pin lithium dạng cúc áo dự phòng với khả năng hoạt động liên tục 8 giờ.
- Bộ nguồn DC đầu ra 15 volt cấp VI cung cấp khả năng lắp đặt an toàn và dễ dàng.
- Thiết kế van điều khiển mang lại hiệu suất tối ưu và tốc độ rửa ngược tốt nhất.
- Nạp lại dung dịch tái sinh cho nước đã qua xử lý trước hoặc sau khi xử lý.
- Bộ truyền động DC đáng tin cậy và đã được chứng minh
- Cụm gioăng giãn nở nguyên khối
- Hoạt động chuyển động tịnh tiến tuyến tính của pít-tông
THÔNG SỐ KỸ THUẬT
| TỔNG QUAN | |
|---|---|
| Kết nối đầu vào/đầu ra | 1” – 1.25” NPT
¾” – 1.5” Hàn ¾” – 1.5” Dung môi ¾” – 1” SharkBite® ¾” – 1” John Guest® |
| Chu kỳ | tối đa 6 |
| Vật liệu van | Vật liệu composite gia cường bằng sợi |
| Sự tái sinh | Dòng chảy xuống |
| Áp suất hoạt động | 20 psi – 125 psi |
| Nhiệt độ hoạt động | 40˚ – 110˚F |
| Tùy chọn | Bộ lọc rửa ngược, van bypass, nắp che thời tiết |
| Lưu lượng | |
|---|---|
| Dịch vụ bảo dưỡng với độ giảm áp 15 psi bao gồm đồng hồ đo, van bypass và bộ phụ kiện 1,25 inch. |
27 gpm |
| Rửa ngược ở áp suất giảm 25 psi bao gồm đường vòng |
27 gpm |
| Dịch vụ CV | 7.0 |
| CV Backwash | 5.4 |
| ỨNG DỤNG BỒN CHỨA | |
|---|---|
| Máy làm mềm nước | Đường kính từ 6″ đến 21″ |
| Bộ lọc nước (1) | Đường kính từ 6″ đến 21″ |
| MÉT | |
|---|---|
| Sự chính xác | ± 5% |
| Phạm vi lưu lượng | 0,25 – 27 gpm |
| Phạm vi gallon | 20 – 50.000 gallon |
| Tổng cộng | 1000 – 9.999.000 gallon |
| KÍCH THƯỚC & TRỌNG LƯỢNG | |
|---|---|
| Thí điểm nhà phân phối | Ống đường kính ngoài 1.050″ (¾” NPS) |
| Đường ống thoát nước | NPT 3/4” hoặc 1” |
| Đường ống nước muối | Ống nhựa poly có đường kính ngoài 3/8” hoặc 1/2” |
| Đế gắn | 2 1/2” – 8 NPSM |
| Chiều cao tính từ đỉnh bể chứa | 7 3/8” |
| Cân nặng | 4,5 pound |
| CHU KỲ HOẠT ĐỘNG (Phút) |
WS1 |
|---|---|
| Rửa ngược lần 1 (dòng chảy ngược) | 6 – 12 |
| Chế độ xả/tái tạo (dòng chảy xuống) |
45 – 75 |
| Rửa ngược lần 2 (dòng chảy ngược) | 3 – 12 |
| Xả nhanh (dòng chảy xuống) | 3 – 8 |
| Nạp lại dung dịch tái sinh bằng nước đã qua xử lý. |
Theo chương trình |
| Dịch vụ (dòng chảy xuống) |
